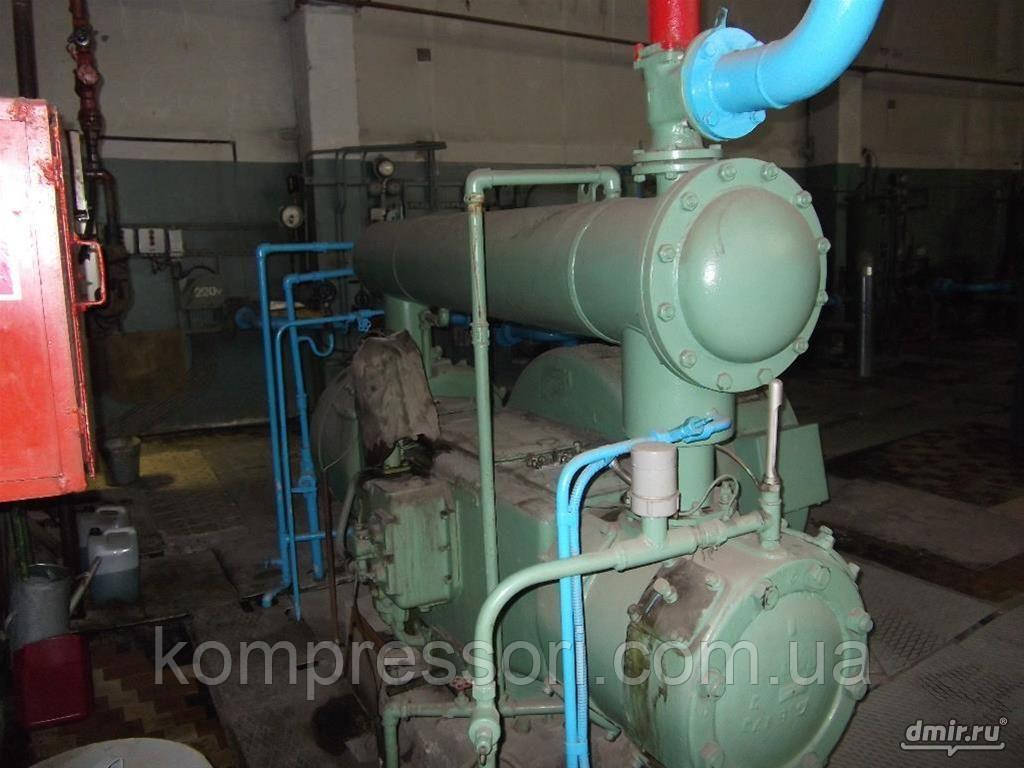

Компресор 2ВМ4-24/9

Компресор 2ВМ4-24/9 компресорне встановлення 2ВМ4-24/9 складається з таких вузлів: база, циліндри, електродвигун. До складу бази входить кривошипно-шатунний механізм (коленчастий вал, шатун, крейцкопф), рама, блок змащування механізму руху та лубрикатор (він призначений для змащування циліндрів і сальників). У сухих компресорах 2 ВМ4-24/9С без змащення циліндрів лубрикатора немає.

Рама компресора 2ВМ4-24/9 2ВМ-4-24/9 чавунна лита, коробчастої форми, з внутрішніми ребрами посилення. Для кріплення циліндрів компресора 2ВМ4-24/9 до рами є спеціальні припливи.

Система охолодження компресора 2ВМ4-24/9 водяна, незамкнута, з регулювальним вентилем.

За бажанням замовника компресора 2ВМ4-24/9 можуть виготовлятися із замкнутою системою охолодження.

Компресори 2ВМ4-24/9 крейцкопфні, двоступеневі, стаціонарні, поршневі, опозитні, з водяним охолодженням, зі змащуванням циліндрів і сальників 2ВМ4-24/9 2ВМ-4-24/9 С без змащування циліндрів і сальників. Компресор 2ВМ4-24/9 обладнаний системою автоматичного захисту та сигналізації. Привод здійснюється від двошвидкісного асинхронного електродвигуна А2К85/24-8/16-УХЛ4, вбудованого в раму компресора 2ВМ4-24/9


Характеристики: Повітря, що стискується газ
Частота обертання валу електродвигуна, об/хв 750
Об'ємна продуктивність, наведена до умов всмоктування, куб/м на хв 24
Тиск атм. абс.: Початковий — кінцевий атмосферний — 9
Потужність на валу компресора, кВт. 128
Витрата охолоджувальної води без кінцевого холодильника (розч.) л./хв. 48
Кількість оливи, що заливається в раму компресора, л 100
Маса компресора, кг 2750
Габаритні розміри встановлення, Д/Ш/В, мм 2685/1485/2020



Запасні частини: Холодильник ХРК-11-04
Холодильник ХРК-9/8-04
Електродвигун А2К85
Вал колінчастий Е-4М-2.1
Шатун уб. 204М-4-1-0сб.
Вкладка ВК140-01/02
Втулка 304М-4.1.2
Болт шатуна 4М-4-2
Гайка шатуна 4М-4-3
Крейцкопф 104М-3.1
Стопорне кільце Б-58
Шток 1 ст. 4М42-10-2
Шток 2 ст. 4М25-10-2
Гільза 1 ст. 4М42-3
Гільза 2 ст. 4М25-3
Гільза крейцкопфа 4М-12
Поршень ф 420сб. 4М42-10-1
Поршень ф250 4М25-10сб.
Кільце поршневе У420х9
Кільце поршневе У250х7
Труба оребрена L=2100
Труба оребрена L = 1500
Сальник 50-2 Сб.
Кільце ущільнювальне 50/18
Кільце мастило. 50/19
Пружина 50/70
Муфта 50/14
Кільце дросельне 50/13
Кільце натискне 50/11 (50/12)
Шестірня спіральна 105П-2-5
Шестірня спіральна 5П-5-1-4
Шестірня тягів. 2СГ50-0705
Шестірня ведом. 2СГ50-0705
Валик провідний 4М5.10.1
Валик ведомий 5П-5.1.6
Клапан зворотний оливний 306.593.001
Рама 104М-1
Підшипник 3528
Вкладка А23.01.14001
Вкладка А23.01.14002
Блок змащення 104М-5.0сб
Лубрикатор 31-04-2
Насос оливний шестерний 4М-5.10сб
Циліндр 1-й ст. 4М42-1
Циліндр 2-й ст. 4М25-1
Палець крейцкопфа 104М-3.1.0сб.
Контрайка 304М-3.8
Крейцкопф 304М-3-1
Сережки 751 745.001.01
Палець крейцкопфа 204М-3.3
Контрайка 404М-3.8
