Циліндр 1-го ступеня в складі на компресор ВП-20/8М 2Б-1-1

Циліндр 1-го ступеня в складі на компресор ВП-20/8М

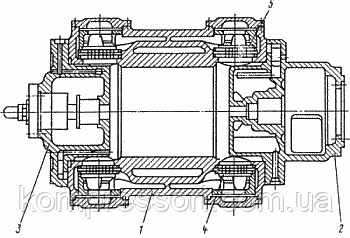

Рисунок циліндра I-й щаблі в складанні (розріз)

Уловні позначення: Циліндр I-й щабель Ліхтар 1-й щабель Кришка циліндра I-й щабель Клапан прямоточний всмоктувальний I-й щабель Клапан прямоточний нагнітальний I-й щабель

Циліндр 1-го ступеня на компресор марки ВП-20/8М конструктивно схожий із циліндрами компресорів 103-ВП-20/8 і ВП3-20/9, але деякі запчастини в них можуть відрізнятися.

У процесі експлуатації компресора потрібно планово проводити капітальний ремонт. Капітальний ремонт циліндра 1-й щабель починається з ретельного огляду. Так під час проведення капремонту в литих чавунних циліндрів перевіряють брак тріщин на доступних для огляду внутрішніх перегородках, які розділяють газові та водяні порожнини.

Основними способами перевірки стану циліндра є:

1. огляд циліндра через клапанні вікна (для циліндрів низького та середнього тиску);
2. огляд циліндра зі зняттям кришки. Під час такого огляду можна виявити грубі вади дзеркала: ризики, сліди люзів, тріщини, великі місцеві вироблення;
3. обмір дзеркала у разі винутого поршня.

Циліндри та циліндричні втулки (гільзи) розточують у разі виявлення зносів, що перевищують допустимі. Після розточування втулки або дзеркала циліндра необхідно замінити поршневі кільця, щоб витримати необхідні монтажні проміжки, зазначені в документації до компресора.

Під час заміни циліндра або втулки, а також під час їх розточування має бути зроблена обробка відповідної робочої поверхні на холостому ходу та під навантаженням у суворій відповідності до інструкції з обгортання компресора.

Збіркові одиниці (запчастини) циліндра I-го ступеня в складанні на компресор ВП-20/8М:
