Компресора 2ВМ10-50/8 і 4ВМ10-100/8

Компресора 2 ВМ10-50/8 і 4ВМ10-100/8 призначені для використання в стаціонарних установках і слугують для стиснення повітря від атмосферного до надлишкового тиску в 8 кгс/см².

Компресор являє собою опалозитну горизонтальну крейцкопфну дворядну (для компресора 2ВМ10-50/8) або чотирирядну (для компресора 4 ВМ10-100/8) поршневу машину двоступеневого стиснення з чотирма (для компресора 4 ВМ10-100/8) або двома (для компресора 2 ВМ10-50/8) циліндрами подвійної дії. Мастило механізму руху циліндрів і сальників компресора здійснюється від двох автономних агрегатів мастила. Охолодження компресора водяне з відкритим зливом. Компресор обладнаний системою автоматизації та системою ступеневого регулювання продуктивності з інтервалами в 100%, 75%, 50%, 25% і 0%. Регулювання здійснюється через перепуск повітря з робочої порожнини циліндрів у всмоктувальну порожнину та через приєднання додаткового шкідливого об'єму. Система автоматизації містить комплекс пристроїв для пуску компресора, блокування та сигналізації.

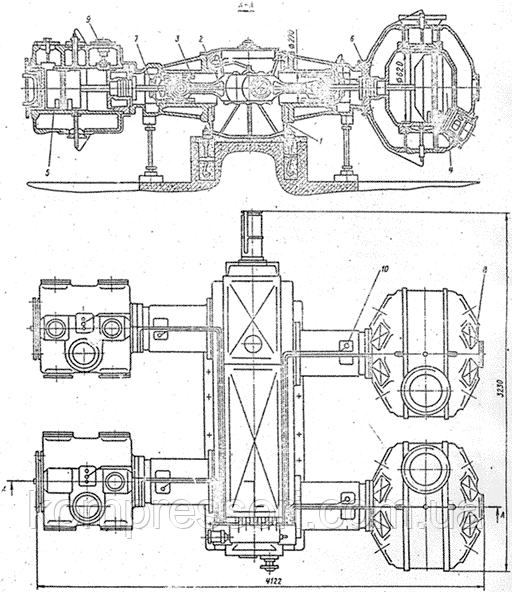

Зовнішній вигляд компресора 2ВМ10-50/8 і 4ВМ10-100/8

Уловні позначення: Поршень I-й щабель Поршень II-й щабель Сальник ∅ 60-4 Байпас регулювання I-й щабель Байпас регулювання II-го ступеня Регулювальний пристрій I-й щабель Регулювальний пристрій II-й щабель Зворотний клапан низького тиску Рама компресора Рама компресора Олоснімач Шатун Крейцкопф
