Шатун на компресор 4М10-40/70

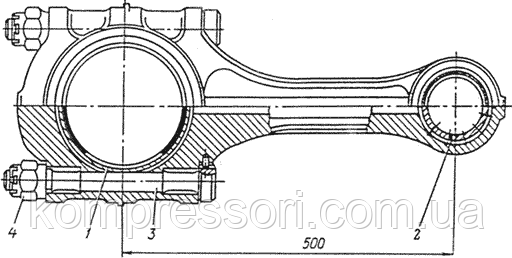

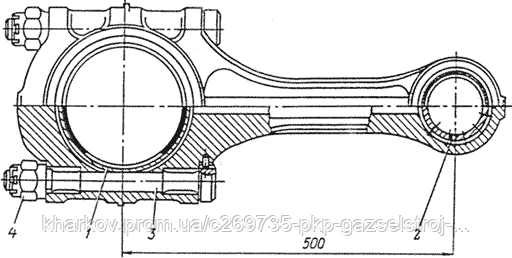

Рисунок шатуна
Пояснення до креслення:
|
Запасні частини шатуна компресора 4М10-40/70
Позначення | Найменування | Кількість на одну збірну одиницю | Матеріал | Маса, кг |
1 | 2 | 3 | 4 | 5 |
Н265-2-3 | Вкладка | 2 | Різний | 1,38 |
Н265-2-4 | Втулка | 1 | Бронза, ОСЦ-5-5-5 ГОСТ 613-65 | 1,62 |
Н265-2-5 | Шатунний болт | 2 | Сталь 40ХН2МА, ГОСТ 4543-71 | 1,95 |
Н265-2-6 | Гайка шатунного болта | 2 | Сталь 40, ГОСТ 1050-70 | 0,45 |
Н265-2-3Р1 | Вкладка (перший ремонтний розмір) | 2 | Різний | 1,38 |
Н265-2-3Р2 | Вкладка (другий ремонтний розмір) | 2 | Різний | 1,38 |
Усі запасні частини шатуна компресора 4М10-40/70 є взаємозамінними у всіх модифікаціях компресорів.
Інформація для замовлення
- Ціна: Ціну уточнюйте
