ТУРБОДЕТАНДЕРНІ АГРЕГАТИ

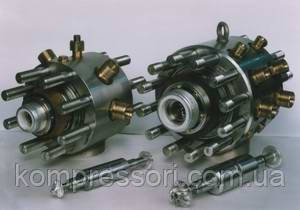

Турбодетандрні агрегати (Турбіни)
Турбодетандрні агрегати (турбіни) призначені для охолодження сухого, очищеного повітря або азоту та застосовуються в повітроздільних установках і установках зрідженого азоту.
Охолодження відбувається завдяки розширенню в радіально-осьовій турбіні з оптимальним коефіцієнтом корисної дії.
Енергія, що передається на вал турбіни, розширюваним потоком, поглинається підшипниками ковзання й гідравлічним гальмом.
Агрегати являють собою замовника у формі блоків, зібраних і випробуваних на спеціальних стендах. Міжблокові комунікації монтуються на місці експлуатації залежно від планування обладнання для найзручнішого розташування в кожному конкретному випадку.
Найважливіший вузол агрегату — радіально-соєва турбіна реактивного типу — це високоточний, високообертовий виріб, що має високу ефективність і надійність.
Швидкообертові частини підлягають контролю та динамічному балансуванню на прецизійному обладнанні.
Монтаж, експлуатація відповідно до вимог технічної документації — запорука високоефективної та надійної роботи впродовж усього часу експлуатації установок.
ТЕХНІЧНА ХАРАКТЕРИСТИКА ТУРБОДЕТАНДЕРНИХ АГРЕГАТІВ (ТУРБІН)
| Тип | Проз-ть, кг/год | Ру на вході, МПа | Темп. на вході, К |
Ру на виході, МПа |
Маса, кг |
| ДТ – 0,6/4 | 630 | 4 | 173 | 0,6 | 195 |
| ДТ – 1/4 | 1150 | 4 | 156 | 0,6 | 240 |
| ДТ – 1,3/4 | 1360 | 4 | 173 | 0,6 | 240 |
| ДТ – 1,5/4 | 1560 | 4 | 173 | 0,6 | 240 |
| ДТ – 2/6 | 2060 | 6 | 180 | 0,6 | 550 |
| ДТ – 2,6/6 | 2700 | 6 | 200 | 0,3 | 1450 |
| ДТ – 1/0,4 | 1000 | 0,3 | 124 | 0,03 | 250 |
| ДТ – 1,3/0,5 | 1300 | 0,3 | 124 | 0,03 | 250 |
| ДТ – 1,8/0,7 | 1800 | 0,6 | 130 | 0,1 | 250 |
| ДТ – 3,5/0,6 | 2100-3200 | 0,6 | 130 | 0,14 | 550 |
| ДТ – 0,8/20 | 800 | 20 | 248 | 0,6 | 240 |
| ДТ – 1,8/20 | 1700 | 20 | 238 | 0,6 | 500 |
| ДТ – 4/20 | 3600 | 20 | 100 | 0,2 | 1450 |
| ДТ – 5/20 | 5000 | 20 | 248 | 0,6 | 1450 |
| ДТ – 6/20 | 5300 | 20 | 236 | 0,4 | 1450 |
| ДТ – 6/0,5 | 5300 | 0,4 | 108 | 0,05 | 250 |
Адіабатічний ККД до 0,8 залежно від типу агрегату.
Діапазон робочих параметрів:
Тиск на вході: 0,3-20 МПа.
Витрата газу 300 — 10.000 кг/год.
Частота обертання ротора 25.000 — 220.000 об./хв.
ЗАПАСНІ ЧАСТИНИ ДО ТУРБОДЕТАНДОРАМ (Турбінам).
| Турбіна ДТ-0,3/4 | |
| КК 2010.01.000.04 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.100 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.024 | Подшипник |
| Турбина ДТ-0,6/4 | |
| КК 2010.01.000 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.100 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.024 | Подшипник |
| Турбина ДТ-1,3/4 | |
| КК 2010.01.000.02 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.100 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.024 | Подшипник |
| Турбина ДТ-0,8/20 | |
| КК 2010.01.000.01 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.200 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.026 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2014.01.000 | Турбина |
| КК 2010.01.500 | Датчик |
| КК 2014.01.100 | Ротор |
| КК 2014.01.006 | Манжета |
| КК 2014.01.016 | Прокладка |
| КК 2014.01.018 | Втулка |
| КК 2014.01.019 | Втулка |
| КК 2014.01.025 | Подшипник |
| КК 2014.01.039 | Подшипник |
| Турбина ДТ1,8/20 | |
| КК 2010.01.000.05 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.200 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.026 | Подшипник |
| КК 2010.01.013 | Втулка |
| Турбина ДТ 1,5/4 | |
| КК 2010.01.000.03 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.200 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.024 | Подшипник |
| КК 2010.01.013 | Втулка |
| Для всіх: | |
| КК 8691.040 | Індикатор швидкості обертання |
