Насос багатовідвідвідний 21-8 тип НП-500 станція змазки

Призначення та сфера застосування

Насоси багатовідвідні з обертальним і хитальним приводними пристроями призначені для подавання до поверхонь, що труться, машин мінеральних мастильних олив під номінальним тиском 50 МПа,   кінематичною в'язкістю від 10 до 1500 мм2/с (сСт) і за температури довкілля від +1 °C до +40 °C.

Клас чистоти мастильних олій не нижчий за 12.

Категорія розміщення та кліматичне виконання  багатовідвідвідних насосів, призначених для країн із тропічним кліматом — О4.1, для країн із помірним кліматом — УХЛ4.

Загалом багатовідвідні насоси складаються: з корпусу, що слугує базою для монтажу всіх вузлів і деталей і є резервуаром для оливи; обертального або гойдального привода, що встановлюється відповідно до договору з лівого або правого боку корпусу насоса; насосних секцій, що мають по два насосні елементи кожна.

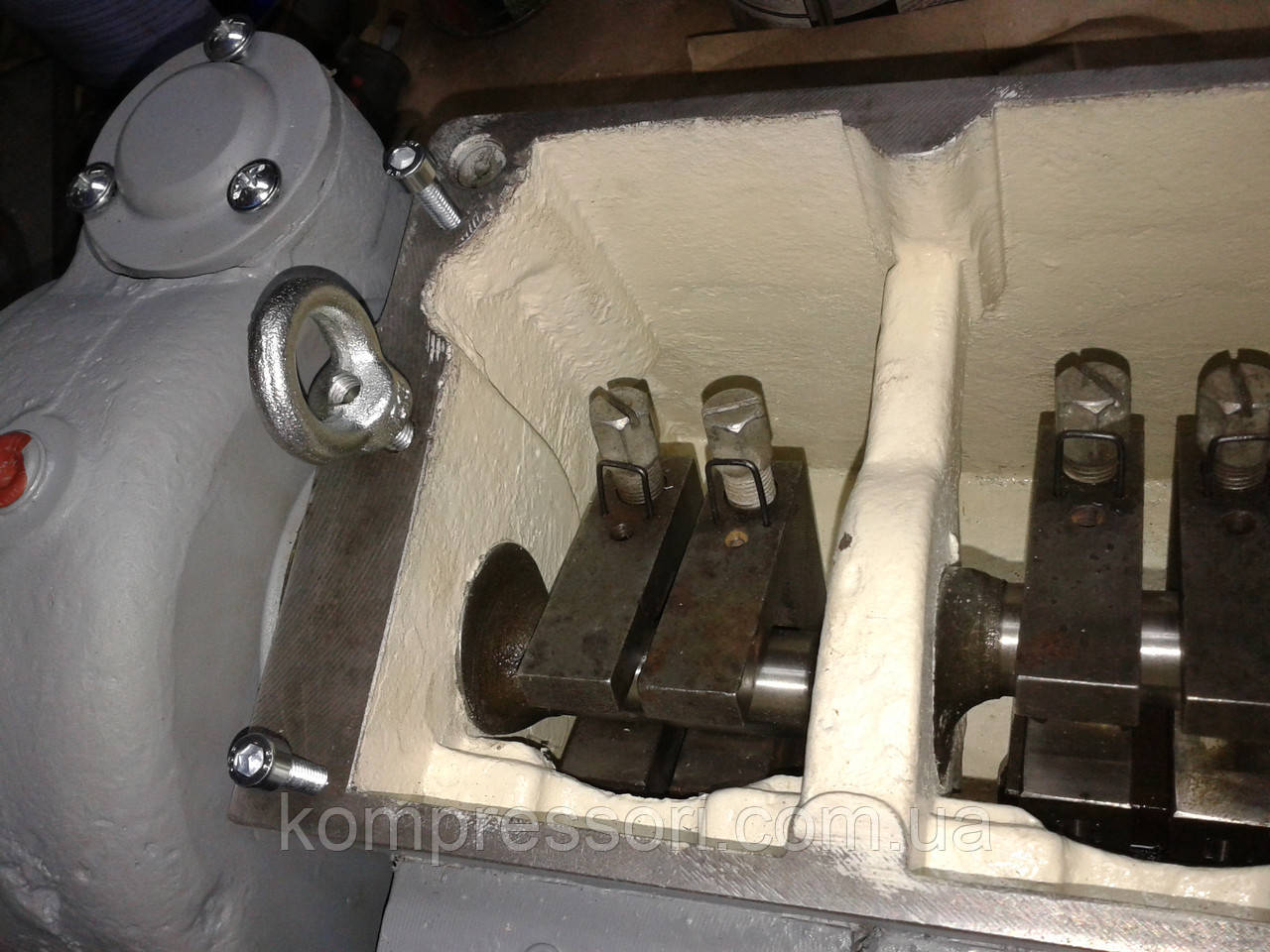

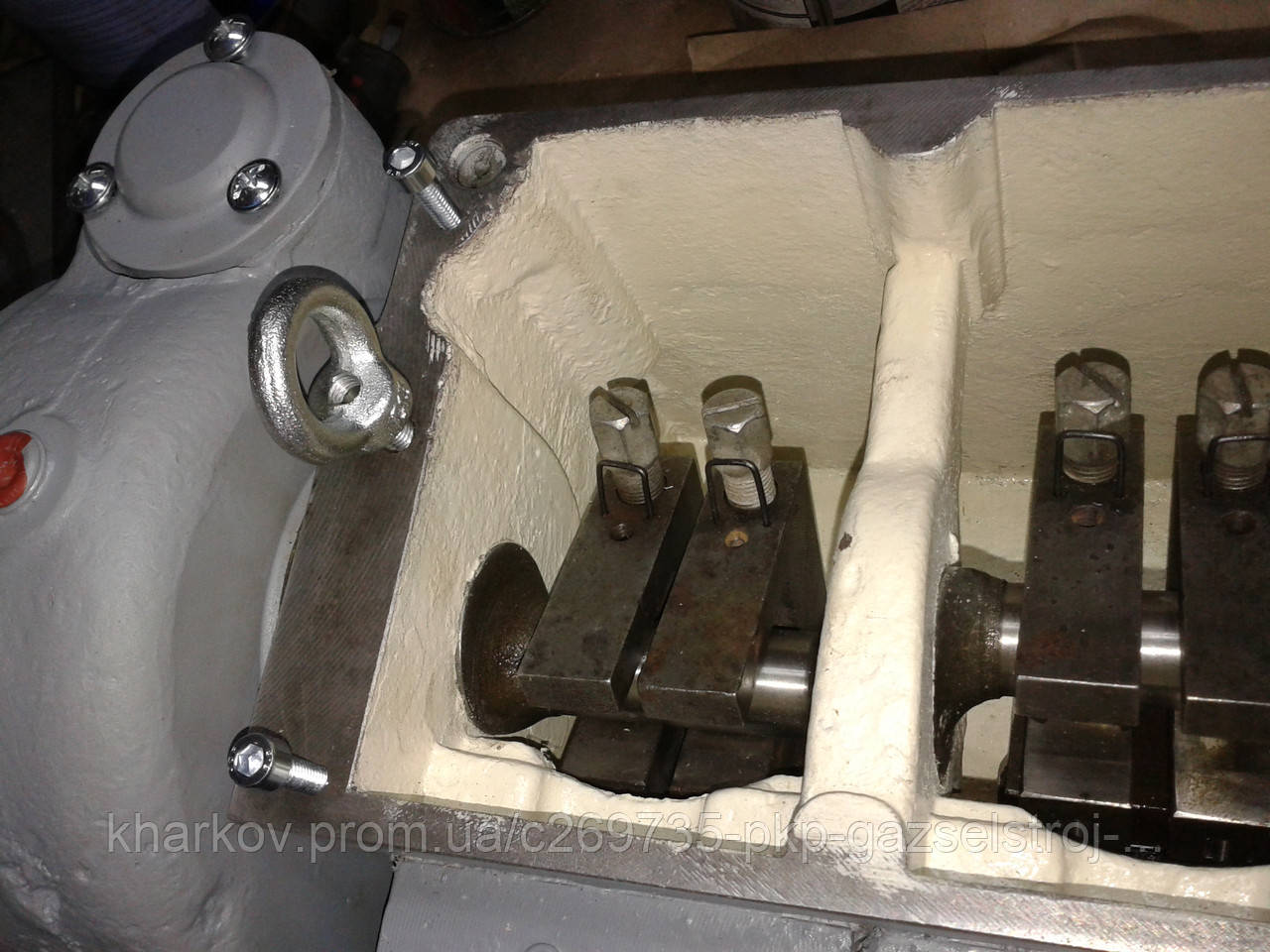

Корпус 8 (малюнок 1 і 2) — виготовлений у формі коробки прямокутної форми. У стінках і внутрішніх ребрах корпусу розтрушені отвори, у які монтується колінчастий вал 7. До бічних фланців корпусу кріпляться з одного боку привод, з іншого боку фланець із валиком 6. Валик призначений для повороту вручну колінчастого вала 7. На фланці є ущільнення, прикріплене до нього планкою, і прокладка для уникнення витікань оливи з корпусу.

Передня сторона корпусу має оброблену площину з вікнами для встановлення насосних секцій і з нарізними отворами. Для зливання оливи в бічних стінках корпусу є два отвори, що закриваються на нарізні корки.

Для кріплення насоса під час монтажу в нижній частині корпусу  є чотири припливи з нарізними отворами.

У кришці 9 насоса є обладнана приймальним фільтром 17 горловина для заливання оливи, що закривається кришкою 16. Для забезпечення герметичного з'єднання кришки та корпусу використовується прокладка.

У кутах корпусу встановлені та закріплені гвинтами оливомірне скло 3.

У зборі насос підіймається за допомогою римболтів 10.

1 — колесо храпове; 2 — собачка зворотна; 3 — скло оливомірне; 4 — собачка робоча; 5 — корок; 6 — валик; 7 — вал колінчастий; 8 - корпус; 9, 16 — кришка; 10 - рим-болт; 11 - маслянка; 12 — шпонка; 13 — важіль ручного привода; 14 - важіль; 15 — штовхач; 17 - фільтр; *4 відв.

Малюнок 1 — Насос із чотирма відводами та качальним приводом, розташованим праворуч

1-колесо храпове; 2 — собачка зворотна; 3 — скло оливомірне; 4 — собачка робоча; 5 — корок; 6 — валик; 7 — вал колінчастий; 8 - Корпус; 9, 16 — кришка; 10 - рим-болт; 11 - маслянка; 12 — шпонка; 13 — важіль ручного привода; 14 - важіль; 15 — штовхач; 17 - фільтр; *4 відв.

Малюнок 2 — Насос із вісьмома відводами та гойдальним приводом, розташованим праворуч

1 — редуктор; 2 - фланець; 3 - валик; 4 - важіль; *4 відв, глибокий. 21; **шпонка

Малюнок 3 — Насос із вісьмома відводами та обертальним приводом, розташованим зліва. Технічні характеристики

Основні параметри насосів під час їхньої роботи на мінеральній олії з кінематичною в'язкістю від 200 до 350 мм2/с (сСт) наведені нижче в таблиці 1:

Таблиця 1
