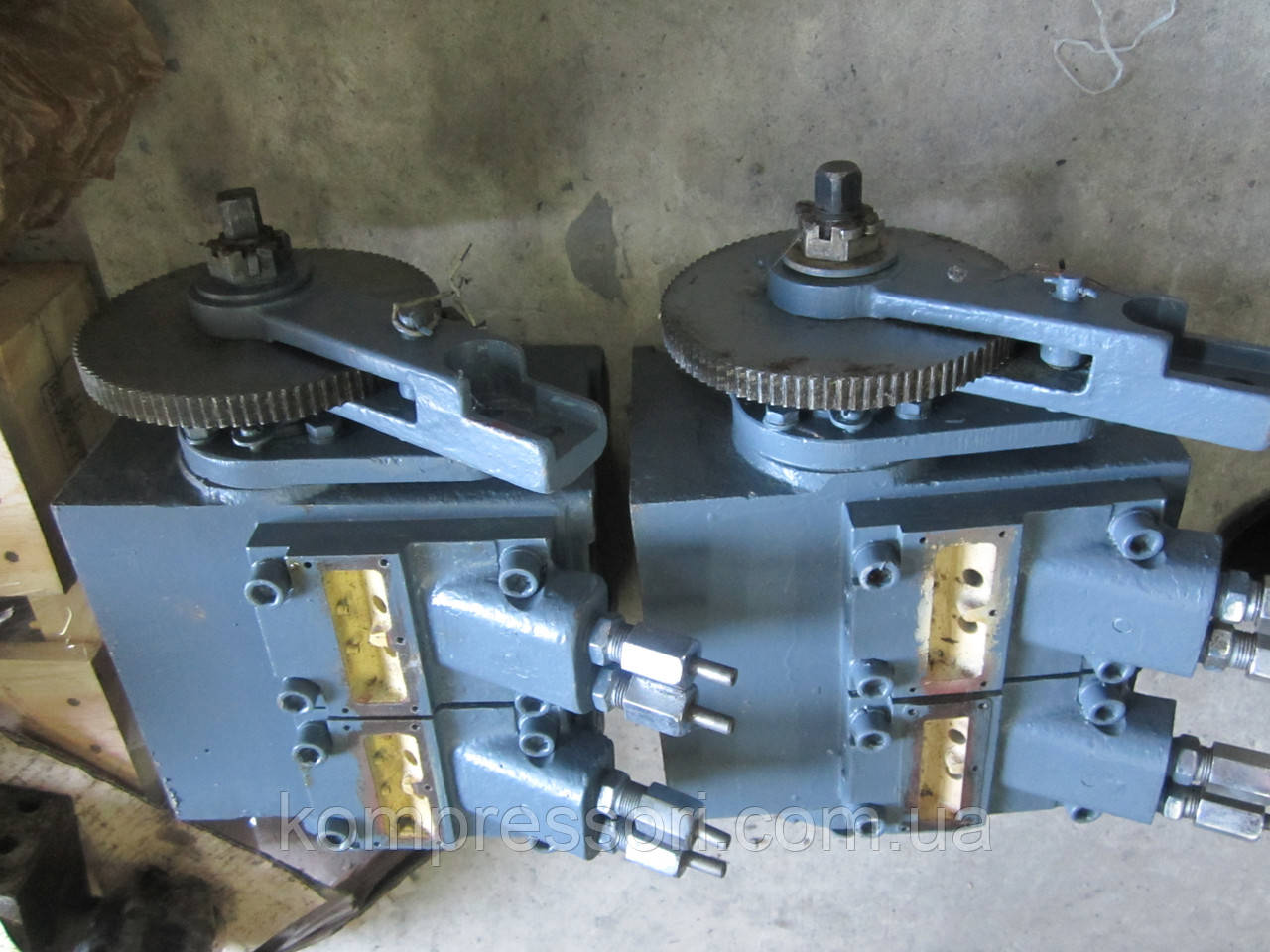

Лубрикатор СН-5М; 41-02, 42-02, 41-04, 42-04, 41-08, 42-08, 41-12, 42-12
з електроприводом.

Станції мастильні багатовідвідні СН5М

         Станції мастильні багатовідвідні СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 та інші виконання) використовуються для подавання мастильного матеріалу (рідкого — промислові олії) за номінального тиску 10 МПа, кінематичної в'язкості від 10 до 1500 cСт до важкої частини верстатів, агрегатів і автоматичного обладнання, що працюють у закритих приміщеннях за температури рідкого мастильного матеріалу та довкілля від +1 до +55 °C. Клас чистоти мастильного матеріалу не нижчий.

        Усією різноманітністю творів станції багатовідвідвідного мастильного типу СН5М (а саме: 11-02, 12-02, 21-02, 22-02, 31-02, 32-02, 41-02, 42-02, 11-04, 12-04, 21-04, 22-04, 31-04, 32-04, 41-04, 42-04, 11-08, 12-08, 21-08, 22-08, 31-08, 32-08, 41-08, 42-08, 11-12, 12-12, 21-12, 22-12, 31-12, 32-12, 41-12, 42-12) відповідає загальна конструкція.

    Станція мастильна СН5(М) складається з:

    Металічного корпусу 10, насосних секцій 1 і приводу. Корпус станції використовується як бак для мастильного матеріалу та водночас — базою для монтажу вузлів і деталей станції. На передній стінці корпусу встановлені насосні секції та оливопоказник. У бічних стінках корпусу станції встановлений на підшипниках вал із кулачками. З одного боку вал закритий кришкою 2, а з іншого боку вала розміщений привод. У бічних стінках є отвори для зливання рідкого мастильного матеріалу, які закриваються корками 11. Для кріплення станції мастильної багатовідвідної СМ5 (М) під час монтажу в нижній частині корпусу зроблені кріпильні отвори. У кришці 4 корпуси встановлені повітряний фільтр 16 і заливний фільтр 5.

Структура умовного позначення станцій типу СН5М

4		2	-	08	-	00		УХЛ4
								Кліматичне виготовлення: УХЛ4, 04.1
						Розташування вихідної валки редуктора: 1 — вгору зі зміщенням до задньої стінки корпусу; 2 — вниз про зміщення до передньої стінки корпусу; 3 – вперед вверху; 4 – назад унизу; 5 — вниз зі зміщенням до задньої стінки корпусу; 6 – вперед внизу; 7 — вгору зі зміщенням до передньої стінки корпусу; 8 – назад вгорі; 0 — для виконання з іншими типами приводів
				Кількість відводів: 02, 04, 08, 12
		Розташування приводного пристрою щодо пристрою візуального контролю: 1 — праве, 2 — ліве
Виготовлення станції за типом приводного пристрою: 1 — з вільним кінцем вала, 2 — з гойдальним приводом, 3 — з редуктором, 4 — з електроприводом

Основні технічні параметри станцій мастильних СН-5М

         Приклад умовного позначення мастильної багатовідвідної станції типу СН5М з електроприводом, з правим розташуванням привода, з числом відводів — 12, з нестандартним розташуванням вихідної валки редуктора та кліматичним виготовленням для країн із помірним кліматом:
     Станція СН5М 41-12-0 УХЛ4 ГОСТ 3564-84
