Компресор, запчастини 2ВМ4-54/3

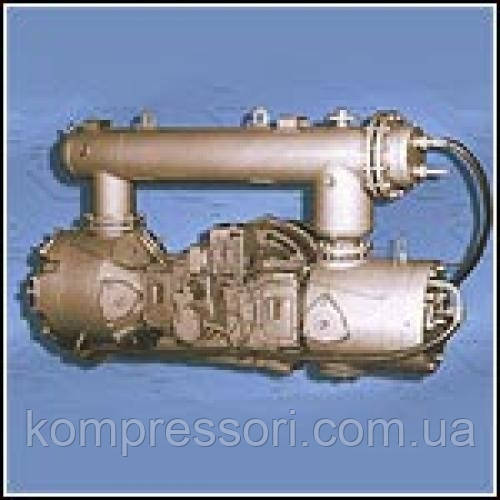

Компресор 2ВМ4-54/3
збільшити
Компресор 2ВМ4-54/3, (2ВМ-4-54/3) призначений для створення надлишкового тиску та подавання стисненого повітря як джерела енергії для інших процесів і застосовуються практично у всіх галузях промисловості.
Структура умовного позначення компресора 2ВМ4-54/3, (2ВМ-4-54/3)
2 — кількість рядів у базі;
В - для стиснення повітря;
М-пропітна база;
4 — зусилля на штоку поршня, тс;
54 — продуктивність, м3/хв;
3 — абсолютний кінцевий тиск, кгс/см2;
(С) — компресор без змащення циліндрів і сальників.
Опис компресора 2ВМ4-54/3, (2ВМ-4-54/3)
До складу компресорного встановлення входять: компресор, газоохолодники, системи охолодження, автоматичне керування й захисту.
Компресор 2ВМ4-54/3 — стаціонарний, поршневий, одноступеневий, опозитний, з водяним охолодженням, зі змащуванням циліндрів і сальників. Компресор містить такі основні вузли: базу, циліндри, електродвигун.
База складається з уніфікованих вузлів кривошипно-шитуваного механізму (колінчастого вала, шатуна, крейцкопфа), рами, блока змащування механізму руху та лубрикатора. Рама чавунна, лита, коробчастої форми, з внутрішніми ребрами посилення. У верхній частині рами передбачені кришки, що щільно закриваються, люки, що забезпечують доступ до деталей механізму руху. Нижня частина рами слугує резервуаром для олії. Для кріплення циліндрів компресора до рами є спеціальні приливи. В отворах поперечних ребер встановлені крейцкопфові чавунні гільзи, що слугують напрямними для крейцкопфів. Колінчастий вал сталевий штампований, з кривошипами для встановлення шатунів, спирається на роликові підшипники. На одному його кінці встановлений ротор електродвигуна, а в закріпленому на торці валу фланці зроблений квадратний отвір для провертання вала компресора за допомогою ручки перед запуском. На іншому кінці вала кріпиться шестерня для передавання обертання валу оливного насоса блока змащення. Крейцкопфи чавунні або алюмінієві литі або штамповані, виготовляються заодно з повзунками. З шатунами крейцкопф з'єднується за допомогою пальців, які виготовляються зі сталі та під час складання запресовуються в крейцкопф. Шатуни сталеві, штамповані, двотаврового перерізу. Шатун має кривошипну головку з від'ємною кришкою та нерознімну крейцкопфну головку. Рознімні вкладки кривошипної головки — з антифрикційним шаром з алюмінієвого сплаву. Кришка кривошипної головки шатуна з'єднується зі стрижнем шатуна двома болтами та гайками.
Компресор 2 ВМ-4-54/3 має циліндри подвійної дії однакового діаметра. Всмоктувальний і нагнітальний клапани закріплюються в гніздах натискною склянкою й упорними болтами або натискними шпильками з гайками. Усі ущільнення досягаються застосуванням паронітових прокладок. Пуршні — дискові, подвійної дії з чавуну, алюмінію або сталі. Поршневі кільця — чавунні. Привод здійснюється від двошвидкісного асинхронного електродвигуна, вбудованого в раму компресора. Мастило компресорів здійснюється двома незалежними системами: низького тиску для подавання оливи до механізму бази та високого тиску для подавання оливи в циліндр. У системі змащення низького тиску олива заливається в нижню частину рами через люкову кришку. Звідси через сітчастий фільтр грубого очищення шестеринним насосом подається в блок мастила й далі у внутрішній канал колінчастого вала, який має підводи оливи на робочу поверхню кривошипних ший і до шатунів. У системі мастила високого тиску олива заливається в лубрикатор, звідки плунжерним насосом подається до циліндрів і рівномірно розподіляється поверхнею тертя. Для змащення механізму руху можуть застосовуватися олії марок І-50А (ГОСТ 20799-75), МС-20 (ГОСТ 21743-76), К3-10 (ТУ 38.401479-84), ІГП-49 (ТУ 38.101413-90); для циліндрів і ущільнювальних пристроїв — олія К-12 і К-19 (ГОСТ 1861-73), МС-20.
Система охолодження — водяна, не замкнута, з регулювальним вентилем. Газоохолодники — циліндричні кожухові апарати з поздовжнім оребренням труб. На вимогу замовника компресорне встановлення може бути виготовлене із замкнутою системою охолодження. Поряд із охолодженням зі стискуваного повітря видаляються олива та волога, для чого слугують вологомаслотувачі. Система автоматики призначена для керування роботою, захисту та контролю параметрів. Вона складається з низки підсистем і в сукупності з електроприводом здійснює аварійне припинення роботи компресорного встановлення з зупинкою двигуна: у разі перевищення температури повітря; у разі падіння тиску оливи в циркуляційній системі змащення механізму руху; у разі неприпустимого зменшення протоку охолоджувальної води; у разі перевищення вище допустимого тиску нагнітання; у разі КЗ і пошкоджень у системі електроприводу та керування. Аварійне вимкнення електродвигуна супроводжується подаванням світлового та звукового сигналів.
Фундамент компресорного встановлення розробляється відповідно до конкретного місця розташування.
Загальний вигляд, габаритні та установлювальні розміри компресорного встановлення 2 ВМ4- 54/3, (2ВМ-4-54/3) представлені на рис.
Умови експлуатації компресора 2ВМ4-54/3, (2ВМ-4-54/3)
висота над рівнем моря не більш ніж 1000 м;
максимальна температура охолоджувальної води 25.С;
можуть експлуатуватися в будь-якому кліматичному районі;
у вибухозахищеному виготовленні працюють із вибухонебезпечними середовищами.
Монтаж і експлуатація компресорних пристроїв виконуються відповідно до чинних «Праввілів пристрою та безпечної експлуатації стаціонарних компресорних установок, повітропроводів і газопроводів», «Правилами пристрою електропристроїв», а також відповідно до інструкції з експлуатації ВП 000-ВЕ заводу-виробника.
Компресор відповідає вимогам ТУ 26-12-804-90.
Технічні характеристики компресора 2ВМ4-54/3, (2ВМ-4-54/3)
Технічні характеристики | ||
---|---|---|
Зтискний газ | воздух | |
Частота обертання валу електродвигуна, об/хв | 750 | |
Об'ємна продуктивність, наведена до умов всмоктування, куб/м на хв. | 54 | |
Тиск атм. абс.: | Початкове | атмосферне |
Певна | 3 | |
Початкова температура повітря, С | -25...+35 | |
Потужність на валу компресора, кВт. | 151 | |
Витрата охолоджувальної води без кінцевого холодильника за її температури на вході +15 град. С. (відч.) л./хв. | 27 | |
Витрата оливи на змащення циліндрів, г/год | 120 | |
Кількість оливи, що заливається в раму компресора, л | 100 | |
Маса компресора, кг | 3500 | |
Електродвигун | ||
Тип | А2К85/24-8/16УХЛ4 | |
Потужність, кВт | 160 | |
Напруга, В | 380 | |
Встановлення | ||
Маса встановлення в об'ємі постачання, кг | 4100 | |
Габаритні розміри встановлення, Д/Ш/В, мм | 2990/1500/1070 |
Допустима кількість рослинних і механічних домішок в охолоджувальній воді не має перевищувати 40 мг/л, жорсткість води не більш ніж 7 мг-екв/л, наявність іонів хлору не більш ніж 1-1,5 г/л. Не допускається наявність у воді іонів міді, їдких калі та натра. Тиск води в системі охолодження не має перевищувати 0,25 МПа.
За продуктивності 100% підтримується тиск 0,1-0,12 МПа;
за продуктивності 50% — 0,055-0,065 МПа.
Періодичність заміни оливи — 3000 год.
