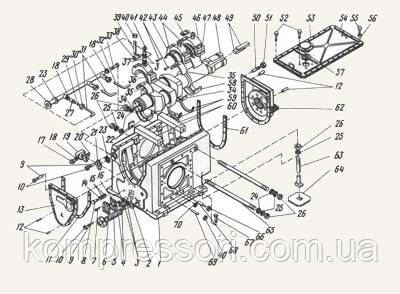

Рама з колінчастим валом компресора 2ВМ10-63/9
Номер позиції | Позначення | Найменування | кількість |
---|---|---|---|
1 | Н 251-1-1 | Рама | 1 |
2 | СТП 0503-46-76 | Прокладка 68/39х2 | 1 |
3 | СТП 0503-47-76 | Прокладка 34/28х2 | 8 |
4 | СТП 0503-31-74 | Пробка 3/4 6g .66.05 | 2 |
5 | Н 263-2А | Фільтр забірний | 1 |
6 | Н 251-2-15 | Покажчик рівня оливи | 1 |
7 | СТП 0503-9-84 | Гвинт В.М6-8gx22.66.05 | 10 |
8 | СТП 0503-5-72 | Болт М12х35.66.02 | 1 |
9 | СТП 0584-138-80 | ШпилькаМ12-8gx35.66.05 | 18 |
10 | СТП 0503-10-72 | Гайка М12.6.05 | 18 |
11 | Н 250-2-13 | Прокладка | 1 |
12 | СТП 0503-26-73 | Штифт 10h 8х3 | 4 |
13 | Н 250-2-5 | Кришка | 1 |
14 | Шайба 12.65Г.029 ГОСТ 6402-70 | 1 | |
15 | СТП 0503-23-73 | Шайба 12.02.02 | 2 |
16 | Н 251-2-17 | прокладка | 1 |
17 | Н 251-2-10 | Штуцер вкрутний Dy13 | 1 |
18 | СТП 0503-47-76 | Прокладка 34/21х2 | 5 |
19 | Н 251-2-9А | Фланець | 1 |
20 | Н 251-2-16А | Прокладка | 1 |
21 | Н 250-2-12 | Фланець | 1 |
22 | Н 250-2-20 | Шайба регулювальна | 2 |
23 | СТП 0503-46-76 | Прокладка 70/55х2 | 2 |
24 | Н 250-2-21 | Прокладка | 4 |
25 | СТП 0503-23-73 | Шайба 30.02.05 | 8 |
26 | СТП 0503-10-72 | Гайка М30.6.05 | 8 |
27 | Н 250-2-6А | Штуцер вкрутний | 3 |
28 | Н 261-1 | Колектор | 1 |
29 | Н 154А-4 | Нипель 13х17 | 3 |
30 | Н 155-4 | Гайка М30х1,5-17 | 3 |
31 | Н 250-2-10А | Труба | 2 |
32 | Н 250-2-10А-01 | Труба | 1 |
33 | СТП 0503-5-72 | Болт М20х80.66.05 | 1 |
34 | Н 251-2-2 | Вкладка підшипника нижня | 2 |
35 | Н 251-2-3 | Вкладка підшипника верхня | 2 |
36 | Н 251-2-7 | Кришка підшипника | 1 |
37 | Н 250-2-8 | Втулка | 3 |
38 | Н 251-2-19А | Шайба стопорна | 2 |
39 | Н 251-2-11 | Шпилька М 24х200 | 12 |
40 | СТП 0503-10-72 | Гайка М 24.6.05 | 38 |
41 | Н 250-2-7 | Штуцер | 3 |
42 | СТП 0503-6-84 | Гвинт В.М6-8gx14.66.05 | 4 |
43 | Н 251-2-8 | Кришка підшипника | 1 |
44 | Н 251-2-13 | Напівкільце верхнє | 2 |
45 | Н 251-2-19А-01 | Шайба стопорна | 4 |
46 | Н 251-2-6 | Кришка підшипника | 1 |
47 | Н 251-2-5 | Вкладка підшипника верхня | 1 |
48 | 70-1-0-1А | Вал колінчастий | 1 |
49 | 70-1-0-2 | Шпонка тангенційна | 4 |
50 | СТП 0584-138-80 | Шпилька М 16-8gx55.66.05 | 14 |
51 | СТП 0503-10-72 | Гайка М 16.6.05 | 14 |
52 | СТП 0503-5-72 | Болт М10х25.55.05 | 30 |
53 | Н 264-2 | Сапун | 1 |
54 | Н 255-1 | Кришка верхня | 1 |
55 | СТП 0503-9-84 | Гвинт В.М 10-8gx25.66.05 | 2 |
56 | Y 250-2-23 | Чашка для пломбування | 2 |
57 | Н 264-2-5 | Прокладка | 1 |
58 | Н 251-2-4 | Вкладка підшипника нижня | 1 |
59 | Н 251-2-12 | Напівкільце нижнє | 2 |
60 | Н 250-2-2 | Розпірка | 2 |
61 | Н 250-2-17 | Прокладка | 1 |
62 | Н 253-2 | Олія відбивач | 1 |
63 | Н 250-1-5 | Болт фундаментальний | 4 |
64 | Н 250-1-6 | Плита фундаментальна | 4 |
65 | Н 250-2-3 | Стяжка М30 | 2 |
66 | СТП 0503-10-72 | Гайка М10,6,05 | 4 |
67 | Н 101-58-5 | Отжимной болт | 4 |
68 | Н 250-1-4 | Шифт конічний10х40х70 | 4 |
69 | СТП 0584-138-80 | Шпилька М24-8gx70.66.05 | 26 |
70 | Кольцо 045-050-30-2-4 ГОСТ 9833-73 | 2 |
