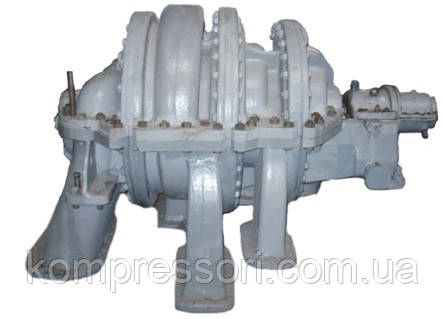

Відцентровий компресор К-250-61-1, К-250-61-2, К-250-61-5
Компресори К-250 — стаціонарні, що встановлюються на бетонному фундаменті. Приводом машин є електродвигун. Вид кліматичного виконання — УХЛ4 за ГОСТом 15150-69.
У компресорах, що мають рідинну мастильну систему, як мастильний матеріал застосовується олія турбінне Тп-22Б за ТУ 38.401-58-48-92. Замінники — олії турбінні Тп-22С за ТУ 38.101821-83 і Тп-30 за ГОСТ 9972-74.
Компресори типу К-250-61-5
Компресори К-250 призначені для стиснення й переміщення атмосферного повітря.
Компресори К-250 стаціонарні, компактні, блокові автоматизовані. До складу кожного агрегата входить блок компресор. Блок об'єднує основні функціональні частини агрегату — компресор, електродвигун і повітроохолоджувач, з'єднані між собою патрубками. Система змащення агрегатів зібрана в окремому блоці, розміщеному поруч із блоком компресора на одному висотному рівні. Приводом компресорів слугують електродвигуни змінного струму.
Блок компресор розміщується на бетонному постаменті фундаменту. З'єднання двигуна з провідним валом компресора здійснюється зубчастою муфтою. Ротори компресорів К-250 поєднані із шестернями зубчастих передач. Високоміцна корозійна сталь, з якої виготовляються робочі колеса, зумовлює їхній високий ресурс. Оригінальна конструкція лабіринтних ущільнень забезпечує підвищену герметичність, а також підтримує постійний рівень витікань у процесі експлуатації. Сегментні опорні підшипники ковзання компресора створюють стійке положення валів у пусковий період і під час роботи, зводячи вібрацію до мінімальної.
Компресори К-250 забезпечені вхідними регульованими апаратами, що забезпечують широкий діапазон регулювання з високим значенням ККД.
Компресори К-250 дають змогу проводити щоденні зупинки. Підвищена блочність зводить витрати на монтаж агрегату до мінімуму. Простота та компактність конструкції забезпечують легкість технічного обслуговування. Агрегати мають чималий запас працездатності, утворений великою поверхнею охолодження повітроохолоджувачів за їхньої мінімальної кількості.
Основні технічні дані агрегатів наведені в таблиці.
Таблиця 1
| Найменування показника | Значення для К - 250 - 61 - 5 |
| Продуктивність, м/хв | 255 |
| Робочий діапазон продуктивності з урахуванням регулювання | 150 - 225 |
| Початковий абсолютний тиск, кгс/см | 1,0 |
| Кінцевий абсолютний тиск.кгс/см | 9,0 |
| Споживана потужність у робочому діапазоні, кВТ | 1000 - 1445 |
| Початкова температура, С | 20 |
| Кінцева температура, | 40 |
| Частота обертання ротора, об/хв. | 10935 |
| Тип електродвигуна | СТД — 1600 |
| Кількість обертів ел. двіг., об./хв. | 3000 |
| Напруга, кВ | 6,0/10,0 |
| Потужність ел.двиг., квт | 1600 |
| Габаритні розміри агрегату, включно з двигуном, 1x bx h, m. | 8,2 х 6,3 х 4,3 |
| Маса агрегату без двигуна, г | 15,5 |
| Діаметр прохідного перерізу нагнітального трубопроводу, мм | 200 |
Параметри компресорів К-250, зазначені в таблиці наведені до таких умов на вході: початкова температура повітря 20 °C, відносна вологість 50%, початкова температура охолодження води 20 °C.
Габаритні, встановлювальні та приєднувальні розміри К-250
Компресори К-250
Таблиця 4
| Тип і позначення документа | Q м3/мин | Рк max, кгс/см2 | N кВт | N1, 1/хв | N2, 1/хв | l, м | b, м | h, м | m, т | Тип двигуна | Nд, кВт | U, B | Mд, | Qв, м3/год |
| К 250-61-5 ТУ 108 0886 79 | 145-255 | 9,0 | 1000-1445 | 10935 | 8,2 | 6,3 | 4,3 | 15,5 | СТДМ — 1600 — 1УХЛ4 | 1600 | 1600 | 6000, 10000 | 7,0 | 178 |
Примітки:
- Компресори комплектуються дросельною заслінкою
- Найбільші значення 0 і N є номінальним режимом компресора, що забезпечується за відкритої дросельної заслінки.
