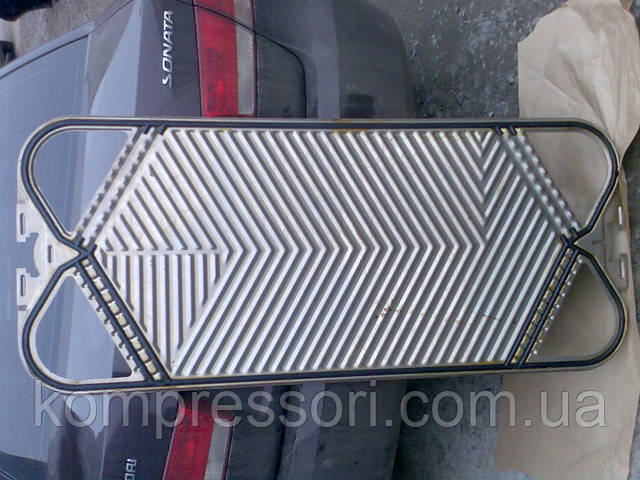

Теплообмінник пластинчастий розбірний Р-0,06
Ціну уточнюйте
- В наявності
- +380 (73) 025-40-55Оператор
- +380 (50) 510-41-49Vodafone
(ТУ РБ 14520298.012-99)
Призначений для здійснення теплообміну між середовищами «вода» вода», «пар — вода» в системах опалення та гарячого водопостачання житлових, адміністративних і громадських будівель, а також можуть бути використані в різних технологічних процесах.
Технічні характеристики
|
Найменування |
Ед. изм. |
Р-0,06-1х |
Р-0,06-2х |
Р-0,06-2хЦ |
Р-0,06-3хЦ |
Р-0,06-2х БГВ |
Р-0,06-3х БГВ |
|
|
Діаметр номінальний, DN |
мм |
40 |
||||||
|
Тиск номінальні, PN |
МПа |
1,6 |
||||||
|
Поверхня теплообміну |
м2 |
до 8 |
||||||
|
Температура робочого середовища |
°С |
150 |
||||||
|
Габаритні розміри |
L |
мм |
до 400 |
|||||
|
L1 |
мм |
до 800 |
||||||
|
Матеріал |
пластини |
|
сталь 12Х18Н10Т, сталь 08Х18Н10 |
|||||
|
прокладки |
|
гума ПС-04 |
||||||
|
Маса |
кг |
до 150 |
||||||
Габаритні розміри
P-0,06 — одноходовий
P-0,06 — двоходовий
Р-0,06 — триходовий
Р-0,06 — двохідний для БГВ
Р-0,06 — триходовий для БГВ
Р-0,06 — двоходовий із циркулювальною лінією
Р-0,06 — триходовий із циркулювальною лінією
Уловні позначення:
Т1 — вхід грельної води або пари в ТС
Т2 — вихід грельної води або конденсата в ТС
Т21 — вхід грельної води в ТС
В1 — вхід води, що нагрівається з В або СО
Т3 — вихід води, що нагрівається, у СГВ або СО
Т22 — вхід зворотної води із СО
Т4 — вхід циркуляційної води зі СГВ
Приклад умовного позначення:
Теплообмінник пластинчастий розбірний двоходовий із площею поверхні теплообміну пластини 0,06 м2 і площею поверхні теплообміну теплообмінника 3,6 м2.
Теплообмінник Р-0,06-3,6-2х ТУ РБ 14520298.012-99
| Основні | |
|---|---|
| Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
