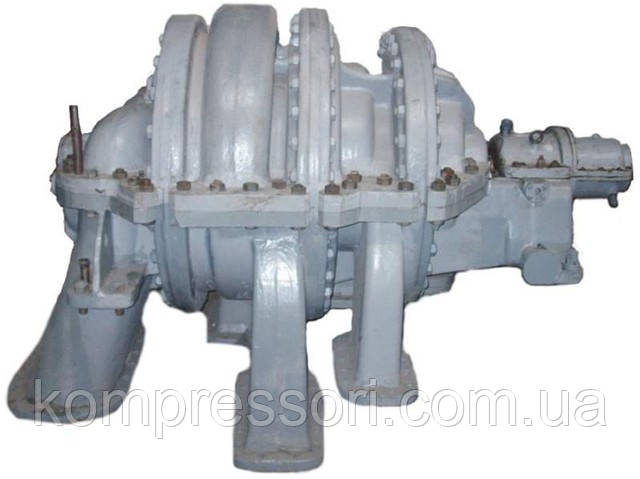

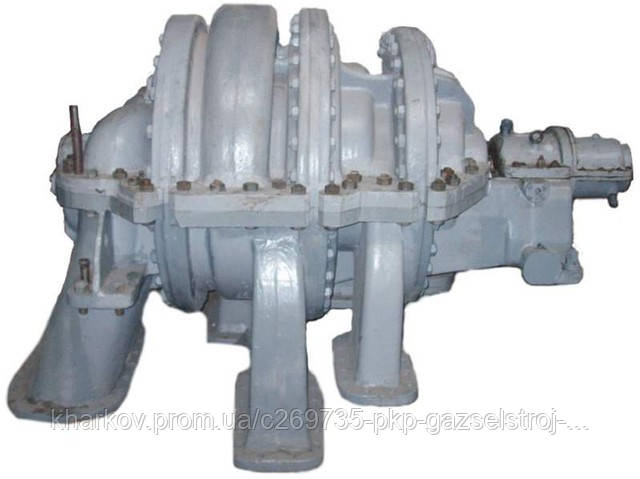

Компресор К-250 складається з одноциліндрової шестиступеневої відцентрової компресорної машини 1 однобічного всмоктування, редуктора 2, електродвигуна 3, повітроохолоджувачів проміжних і кінцевого, повітроводів, клапанів, системи оливної та системи автоматики та призначений для нагнітання повітря в мережу трубопроводів підприємств металургійної, енергетичної, цементної, хімічної та ін. промисловості.

Компресор К-250 1, редуктор 2 і електродвигун 3 встановлені на фундаменті. Їх вали з'єднані зубчастими муфтами. Зубчасті втулки сполучних муфт зафіксовані від провороту шпонковими з'єднаннями.

Корпус компресора К-250 складається з камери всмоктувальної, равлика 1 секції, равлика 2 секції, камери нагнітальні, кришок підшипників. Усі основні частини виготовлені з чавуну. Камери та равлики мають горизонтальний роз'єм. Усередині корпусу встановлені діафрагми, лопатковий дифузор і диски. Усі діафрагми та диски, чавунні та мають горизонтальний роз'єм.

Ротор компресора складається з вала, на якому з необхідними натягами без застосування шпонкових сполук насажені: шість робочих коліс, упорний диск, думміс, вісім втулок. Кожне робоче колесо складається з диска, покришки та лопаток між ними.

Редуктор складається з корпусу редуктора, кришки редуктора, зубчастого передавання та підшипників.

Технічна характеристика компресора К-250-61-5

Найменування параметрів

Значення

Продуктивність, м3/хв

255

Початковий абсолютний тиск, кгс/см2

1,0

Кінцевий абсолютний тиск, кгс/см2

9,0

Споживана потужність у робочому діапазоні, кВт

1000-1500

Частота обертання ротора, об/хв

10935

Тип електродвигуна

СТД-1600

Кількість обертів електродвигуна, об/хв

3000

Напруга, кВ

6,0/10,0

Потужність електродвигуна, кВт

1600

Маса агрегата без двигуна, тонн

15,5

Запчастини компресора К-250

Позначення

Найменування

Кількість

280Н.25. СП-01

Ротор

1

371.25. СПН

Вал із колесом

1

371.25.01Н

Вал-шестерня

1

280Н.13. СП-02

Вкладка опорна

1

280Н.14. СП-02

Вкладка опорно-упірна

1

0816.013.000СП або
0840.013.000СП или
353.13. СП

Вкладка опорна

2

0816.014.000СП або
515.13. СП1 або 353.13. СП1

Вкладка опорна

1

0816.014.001СП або
515.14. СП або
353.14. СП

Вкладка опорно-упірна

1

280Н.08. СП1-01

Ущільнення оливне

1

280Н.08. СП5А-01

Ущільнення оливне

1

У04.27. СП-01

Муфта зубчаста з'єднувальна

1

295.27. СП-01 або
371.28. СП

Муфта зубчаста з'єднувальна

1

У250.70. СПА-01

Оливонасос шестерний

1

У150.72. СП.10

Оливонасос шестерний

1

УН10.79. СП

Олія охолоджувач

2

371.84. СП1или

Пучок трубний

3

395.84. ЗИП СП2

те саме

2

371.83. СП

Повітроохолоджувач кінцевий
ВОК-79,2

1

280Н.08СБ или
395.08СБ

Комплект повітряних ущільнень

1

Відцентровий компресор К-250 виготовляється в трьох виробленнях:
1. Компресор К-250-61-1
2. Компресор К-250-61-2
3. Компресор К-250-61-5
